對于電子行業的工程師來說，電子元件，比如人們進口的大米，每天都需要接觸和使用，但事實上，許多工程師以外的同行可能不理解里面的門道。以下是工程師常用的五種電子元件，以及相關的基本概念和知識。

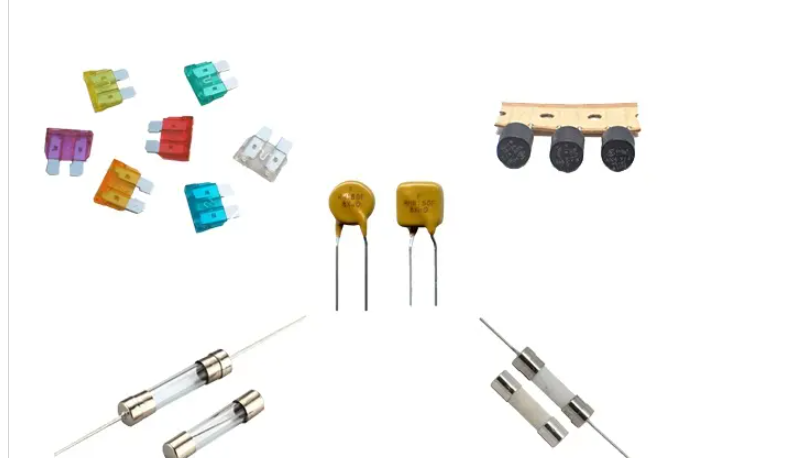

一：保險絲

保險絲也被稱為電流保險絲，在電流異常升高到一定的高度和熱度的時候，保險絲可熔斷自身切斷電流，從而起到保護電路安全運行的作用。

一百多年前由愛迪生發明的保險絲用于保護當時昂貴的白熾燈，隨著時代的發展，保險絲保護電力設備不受過電流過熱的傷害，避免電子設備因內部故障所引起的嚴重傷害。

1定義內容

當電路發生故障或異常時，伴隨著電流不斷升高，并且升高的電流有可能損壞電路中的某些重要器件，也有可能燒毀電路甚至造成火災。若電路中正確地安置了保險絲，那么保險絲就會在電流異常升高到一定的高度和熱度的時候，自身熔斷切斷電流，從而起到保護電路安全運行的作用。

2外形

1、條絲狀。早期原始型態的保險絲，直接以螺絲鎖定，用于各種尺寸的舊式開關、插座。

2、片狀（裸片狀）。比舊式絲狀方便使用。

3、玻璃管狀。有幾種不同尺寸，常見于電子產品。

6.3 x 32 mm （直徑 x 長度）

5 x 20 mm

4、陶瓷管狀。有幾種不同形狀及尺寸，可避免玻璃爆裂。

5、塑膠片狀帶金屬片狀接腳：汽車保險絲。

6、表面接著元件（SMD）型。

7、圓柱體狀，插件式：直接焊接于電路板上，用于產品內部。

3標志

標志大多數保險絲的標記在身上或端蓋與標記，指示其評級。但是“芯片類型”保險絲功能很少或沒有標記，使識別非常困難。

保險絲可能出現類似的顯著不同的特性，確定了它們的標記。保險絲標記通常會傳達以下信息：

安培的保險絲的額定

電壓等級的保險絲

時間 - 電流特性，即速度保險絲

批準由國家和國際標準機構

制造商 / 產品編號 /系列

中斷能力

4作用

一百多年前由愛迪生發明的保險絲用于保護當時昂貴的白熾燈，隨著時代的發展，保險絲保護電子/電力設備不受過電流/過熱的傷害，避免電子設備因內部故障所引起的嚴重傷害。

工作原理

當電流流過導體時，因?qū)w存在一定的電阻，所以導體將會發熱。且發熱量遵循著這個公式：Q=0.24I2RT；其中Q是發熱量，0.24是一個常數，I是流過導體的電流，R是導體的電阻，T是電流流過導體的時間；依此公式我們不難看出保險絲的簡單的工作原理了。當制作保險絲的材料及其形狀確定了，其電阻R就相對確定了（若不考慮它的電阻溫度系數）。當電流流過它時，它就會發熱，隨著時間的增加其發熱量也在增加。電流與電阻的大小確定了產生熱量的速度，保險絲的構造與其安裝的狀況確定了熱量耗散的速度，若產生熱量的速度小于熱量耗散的速度時，保險絲是不會熔斷的。若產生熱量的速度等于熱量耗散的速度時，在相當長的時間內它也不會熔斷。若產生熱量的速度大于熱量耗散的速度時，那么產生的熱量就會越來越多。又因?yàn)樗幸欢ū葻峒百|(zhì)量，其熱量的增加就表現在溫度的升高上，當溫度升高到保險絲的熔點以上時保險絲就發生了熔斷。這就是保險絲的工作原理。我們從這個原理中應該知道，您在設計制造保險絲時必須認真地研究您所選材料的物理特性，并確保它們有一致幾何尺寸。因?yàn)檫@些因素對保險絲能否正常工作起了致關重要的作用。同樣，您在使用它的時候，一定要正確地安裝它。

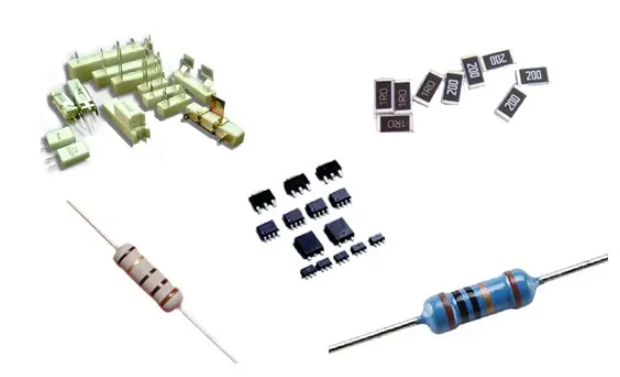

二：電阻

作為電子行業的工人，大家都不知道有什么阻力。毫無疑問，這很重要。人們說“電阻是所有電子電路中使用最多的元件。“電阻，因?yàn)椴牧蠈﹄娏饔凶璧K作用，在這個作用下稱為電阻材料。電阻會導致電子通量的變化。電阻越小，電子的通量越大，反之亦然。沒有電阻或電阻很小的物質稱為導體，簡稱導體。不能形成電流傳輸?shù)奈镔|(zhì)稱為電絕緣體，簡稱絕緣體。

在物理學中，電阻（電阻）是用來表示導體對電流的阻礙的大小。導體的電阻越大，導體對電流的阻礙就越大。不同導體的電阻通常是不同的，電阻是導體本身的特性。阻力單元是一種阻礙水流運動的耗能單元。

電阻元件的電阻值一般與溫度有關。測量溫度影響的物理量是溫度系數，它被定義為電阻值隨溫度升高1℃而變化的百分比。

電阻器由“R”加上電路中的數字表示。例如，R1表示編號為1的電阻。電路中電阻的主要作用是分流，電流限制，分壓，偏移等。

1。參數識別：電阻單位為歐姆，倍增器單位為：千歐、兆歐等，換算方法為：1兆歐=1000千歐=1000千歐電阻參數標注方法有直接標注法、顏色標注法和數字標注法三種。a.數字標記法主要用于貼片等小體積電路中，如472表示47*100omega（4.7K），104表示100kb，彩環標記法是應用最廣泛的方法。這里有以下例子：四色環電阻，五色環電阻（精密電阻）。

2、電阻的顏色位置與放大率的關系如下表所示：顏色有效數字放大率允許偏差（＆amp;lt;垃圾＆amp;GT;-rrb;銀/x0.01±10金/x0.1±5黑0+0/棕色1x 10±1紅2x100±2橙3x1000/黃4x 10000/綠5x10000/藍0.5±6 x100000±0.2紫色7x100000±0.1灰8x10000000/白9×1000000000/.

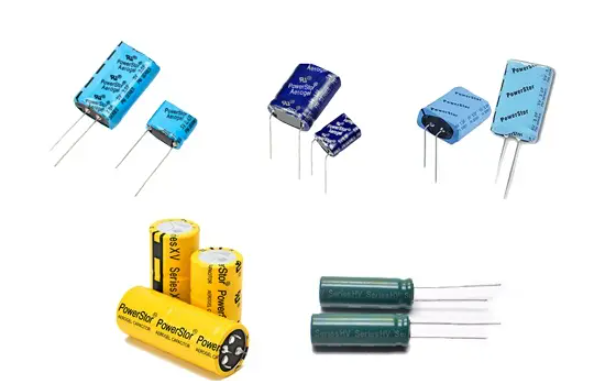

三：電容

電容（或電容，電容）是指在給定的電位差下存儲的電荷量；國際單位是Farah（F）。一般來說，電荷在電場中在力的作用下移動。當導體之間存在介質時，它會阻礙電荷的移動并導致電荷在導體上積累；電荷累積存儲的最常見的例子是兩個平行的金屬板。這也是眾所周知的電容器。

1。電容通常由電路中的“C”加數字表示（例如C13表示編號為13的電容）。電容是由兩個相互接近的金屬薄膜組成的元件，由絕緣材料隔開。電容的主要特點是與直流和交流相分離。電容容量是能夠存儲電能的大小。電容對交流信號的阻礙稱為電容電抗，它與交流信號的頻率和電容有關。電容式電抗XC=1/2πFC（f表示交流信號頻率，C表示電容容量）電話中常用的電容器類型有電解電容器、陶瓷電容器、貼片電容器、單片電容器、鉭電容器和聚酯電容器。欲了解更多信息，請?jiān)L問：輸配電設備網絡。

2.識別方法：電容的識別方法與電阻的識別方法基本相同，有三種類型：直接標記法，色標法和數字標準法。拉電容的基本單位（F），其他單位為：毫法拉（mF），微法拉（uF），納法（nF）和皮法拉（pF）。

其中：1法拉=103毫米法=106毫米法=109納米法=1012皮法電容器直接在電容器上標明大容量的電容器容量值，如小容量為10uF/16V的電容器，其容量值在電容器上用字母或數字表示：1米=1000uf1p2=1.2pf1n=1000pF數字TAL表示：一般用三位容量大小表示，前兩位表示有效數字，第三位表示第三位。它是乘法。例如，102表示10*102pf=1000pf224表示22*104pf=0.22uf3，電容誤差表符號fgjklm允許誤差＜1％+2％+5％+10％+15％+20％。例如，104J表示容量為0.1uf，誤差小于5％。

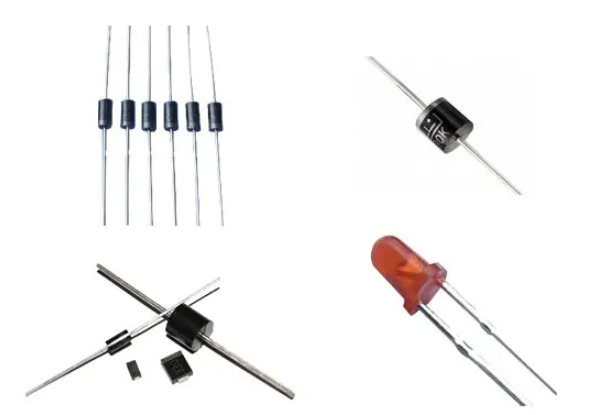

四：晶體二極管

固態電子裝置中的半導體端子裝置。這些器件的主要特點是具有非線性電流電壓特性。此后，隨著半導體材料和工藝技術的發展，利用不同的半導體材料、摻雜分布和幾何結構，開發了多種結構多樣、功能用途不同的晶體二極管。制造材料包括鍺、硅和化合物半導體。晶體二極管可用于產生、控制、接收、變換、放大信號和進行能量轉換。

晶體二極管通常在電路中作為“D”加上數字表示，例如：D5用于編號為5的二極管。

1、作用：二極管的主要特性是單向?qū)щ姡丛谡螂妷鹤饔孟聦?dǎo)通電阻很小，而在反向電壓作用下導通電阻是最大或無限大的。由于上述特性，二極管常用于無繩電話的整流、隔離、穩壓、極性保護、編碼控制、調頻降噪等電路中。電話中使用的晶體二極管可分為整流二極管（如1N4004）、隔離二極管（如1N4148）、肖特基二極管（如BAT85）、發光二極管、齊納二極管等。

2、識別方法：二極管的識別非常簡單，N極（負極）的小功率二極管，二極管表面大多用彩色圓圈標記，有些二極管也用二極管專用符號來表示P極（正極）或N極（負極），符號極性也用于通過“P”和“N”確定二極管的極性。 LED的正極和負極可以通過引腳的長度來識別，長腿是正的而短腿是負的。

3、測試注意事項：用數字萬用表測量二極管時，紅色表筆連接二極管的正極和黑色表筆連接二極管的負極是二極管的正極導通電阻，與指針萬用表的表筆連接方法正好相反。

4、常用的1n 4000系列二極管電壓比較如下：型號1n 4001 1n 4002 1n 4003 1n 4004 1n 4005 1n 4006 1n 4007壓力50 100 200 400 600 1000電流為1。

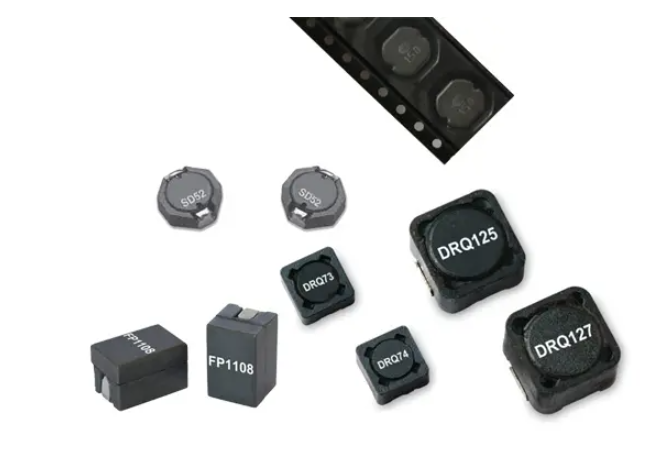

五：電感

電感器（英語：Inductor，又稱：扼流器、電抗器）是一種電路元件，會因?yàn)橥ㄟ^的電流的改變而產生電動勢，從而抵抗電流的改變。最原始的電感器是1831年英國法拉第發現電磁感應現象的鐵芯線圈。

電感器的結構類似于變壓器，但只有一個繞組，一般由骨架、繞組、屏蔽罩、封裝材料、磁心或鐵心等組成。如果電感器在沒有電流通過的狀態下，電路接通時它將試圖阻礙電流流過它；如果電感器在有電流通過的狀態下，電路斷開時它將試圖維持電流不變。

發展歷程

電感器最原始的電感器是1831年英國M.法拉第用以發現電磁感應現象的鐵芯線圈。1832年美國的J.亨利發表關于自感應現象的論文。人們把電感量的單位稱為亨利，簡稱亨。19世紀中期，電感器在電報、電話等裝置中得到實際應用。1887年德國的H.R.赫茲，1890年美國N.特斯拉在實驗中所用的電感器都是非常著名的，分別稱為赫茲線圈和特斯拉線圈。

基本結構

電感器一般由骨架、繞組、屏蔽罩、封裝材料、磁心或鐵心等組成。

1、骨架 骨架泛指繞制線圈的支架。一些體積較大的固定式電感器或可調式電感器（如振蕩線圈、阻流圈等），大多數是將漆包線（或紗包線）環繞在骨架上，再將磁心或銅心、鐵心等裝入骨架的內腔，以提高其電感量。骨架通常是采用塑料、膠木、陶瓷制成，根據實際需要可以制成不同的形狀。小型電感器（例如色碼電感器）一般不使用骨架，而是直接將漆包線繞在磁心上。空心電感器（也稱脫胎線圈或空心線圈，多用于高頻電路中）不用磁心、骨架和屏蔽罩等，而是先在模具上繞好后再脫去模具，并將線圈各圈之間拉開一定距離。

2、繞組 繞組是指具有規定功能的一組線圈，它是電感器的基本組成部分。繞組有單層和多層之分。單層繞組又有密繞（繞制時導線一圈挨一圈）和間繞（繞制時每圈導線之間均隔一定的距離）兩種形式；多層繞組有分層平繞、亂繞、蜂房式繞法等多種。

3、磁心與磁棒 磁心與磁棒一般采用鎳鋅鐵氧體（NX系列）或錳鋅鐵氧體（MX系列）等材料，它有“工”字形、柱形、帽形、“E”形、罐形等多種形狀。

4、鐵心 鐵心材料主要有硅鋼片、坡莫合金等，其外形多為“E”型。

5、屏蔽罩 為避免有些電感器在工作時產生的磁場影響其它電路及元器件正常工作，就為其增加了金屬屏幕罩（例如半導體收音機的振蕩線圈等）。采用屏蔽罩的電感器，會增加線圈的損耗，使Q值降低。

6、封裝材料 有些電感器（如色碼電感器、色環電感器等）繞制好后，用封裝材料將線圈和磁心等密封起來。封裝材料采用塑料或環氧樹脂等。

銅線圈

電感是導線內通過交流電流時，在導線的內部周圍產生交變磁通，導線的磁通量與生產此磁通的電流之比。當電感中通過直流電流時，其周圍只呈現固定的磁力線，不隨時間而變化；

可是當在線圈中通過交流電流時，其周圍將呈現出隨時間而變化的磁力線。根據法拉第電磁感應定律—磁生電來分析，變化的磁力線在線圈兩端會產生感應電勢，此感應電勢相當于一個“新電源”。當形成閉合回路時，此感應電勢就要產生感應電流。由楞次定律知道感應電流所產生的磁力線總量要力圖阻止磁力線的變化的。磁力線變化來源于外加交變電源的變化，故從客觀效果看，電感線圈有阻止交流電路中電流變化的特性。電感線圈有與力學中的慣性相類似的特性，在電學上取名為“自感應”，通常在拉開閘刀開關或接通閘刀開關的瞬間，會發生火花，這自感現象產生很高的感應電勢所造成的。

總之，當電感線圈接到交流電源上時，線圈內部的磁力線將隨電流的交變而時刻在變化著，致使線圈產生電磁感應。這種因線圈本身電流的變化而產生的電動勢，稱為“自感電動勢”。由此可見，電感量只是一個與線圈的圈數、大小形狀和介質有關的一個參量，它是電感線圈慣性的量度而與外加電流無關。

代換原則：1、電感線圈必須原值代換（匝數相等，大小相同）。2、貼片電感只須大小相同即可，還可用0歐電阻或?qū)Ь€代換。
